Motorické přestavníky - DCC

Detailní popis produktu

Motorické přestavníky pro modelovou železnici

• Motorické přestavníky s tichým a pomalým chodem
• Miniaturní rozměry
• Vestavěn motorek s planetovou převodovkou
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• Možnost nastavení stupňů zdvihu
• Integrované přepínací kontakty
• Pohodlná instalace
• Snadné nastaveni základní pozice táhla

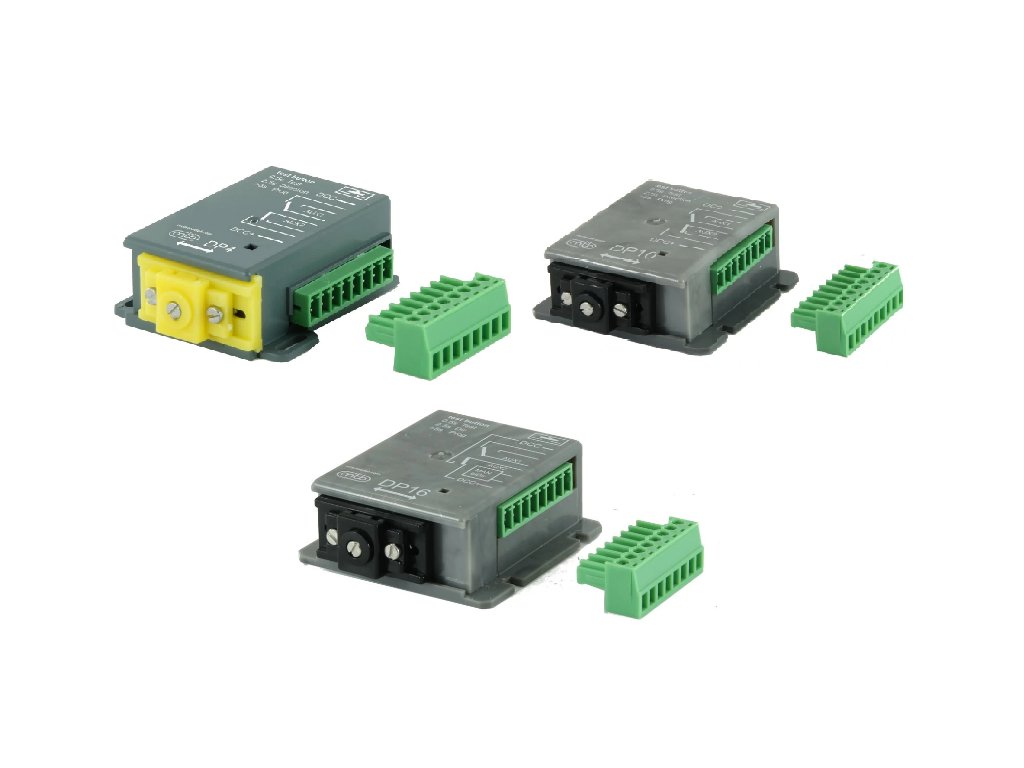

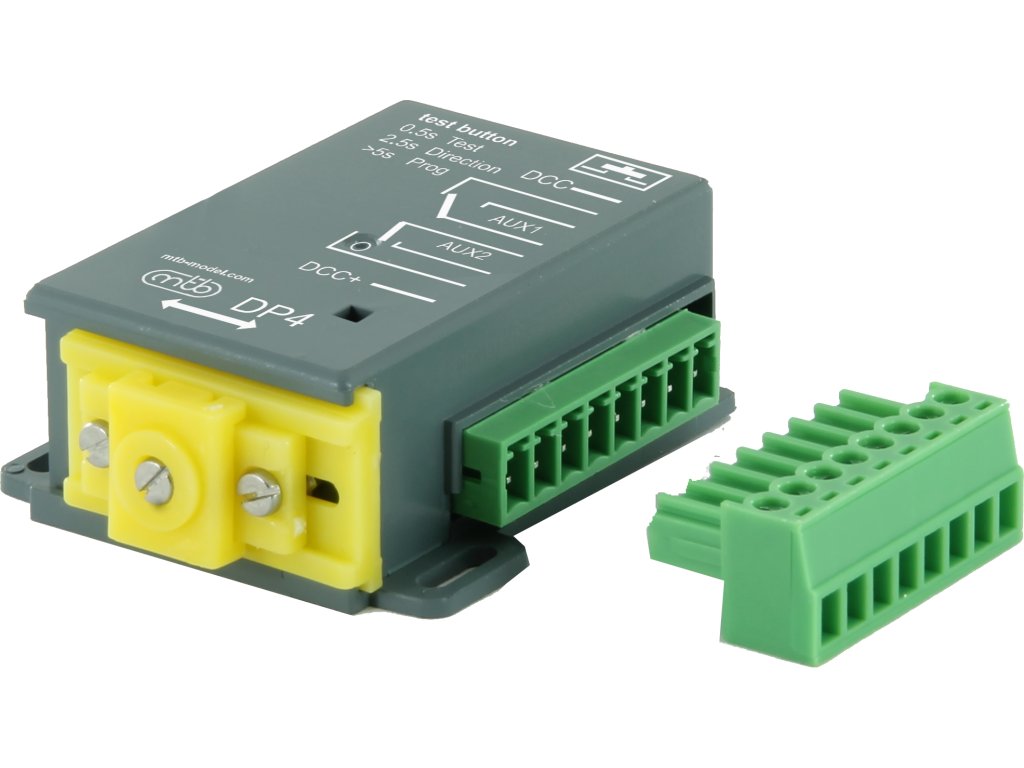

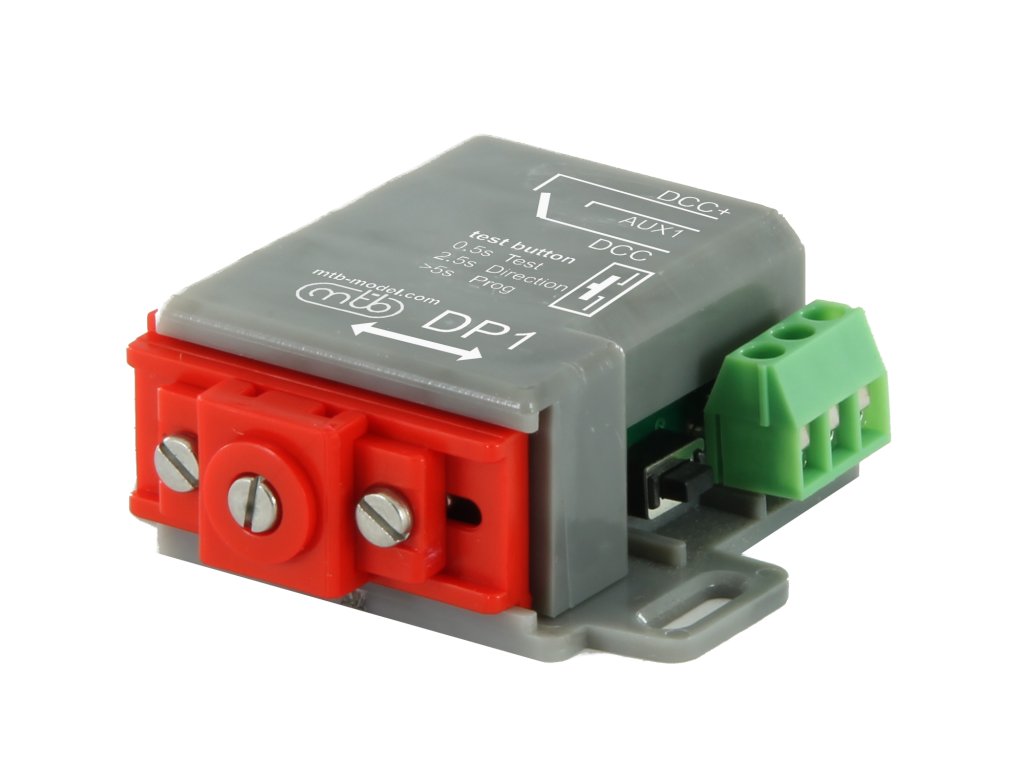

DP4
Rozšířený přestavník výhybek s integrovaným DCC rozhraním

• Integrovaný DCC dekodér, nízká cena
• Rozměry a mechanická funkce shodná s MP4
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem

Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

Manuál ke stažení zde

Zapojení přestavníku

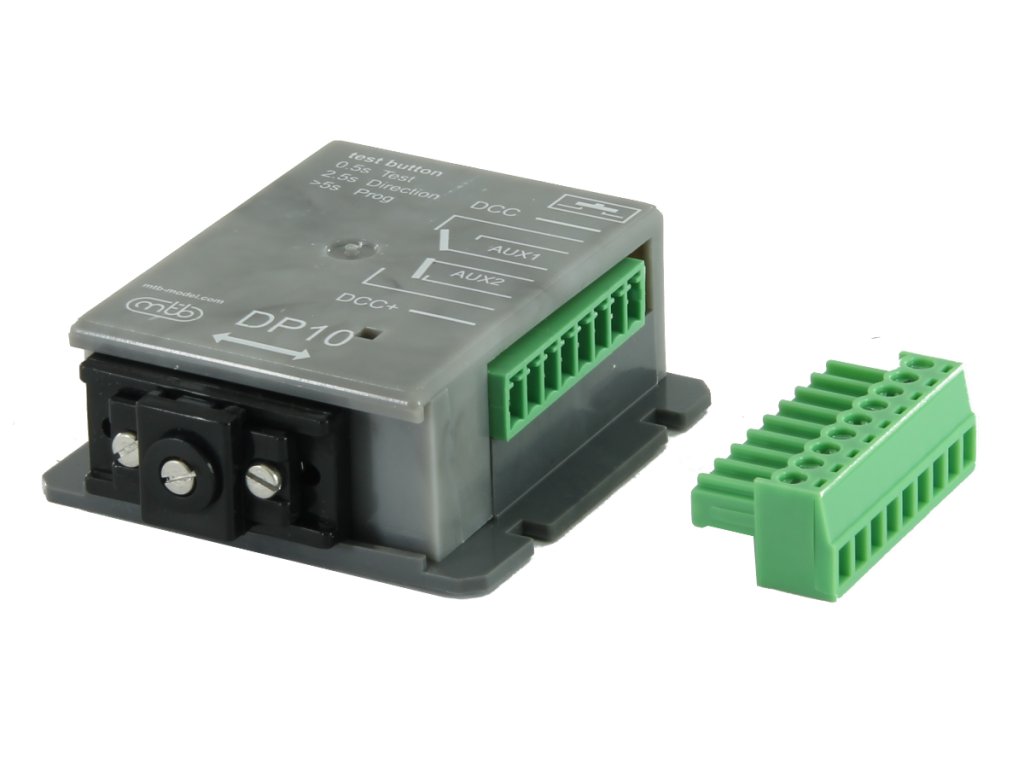

DP10
Rozšířený přestavník výhybek s integrovaným DCC rozhraním

• Integrovaný DCC dekodér, nízká cena
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem

Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

Manuál ke stažení zde

Zapojení přestavníku

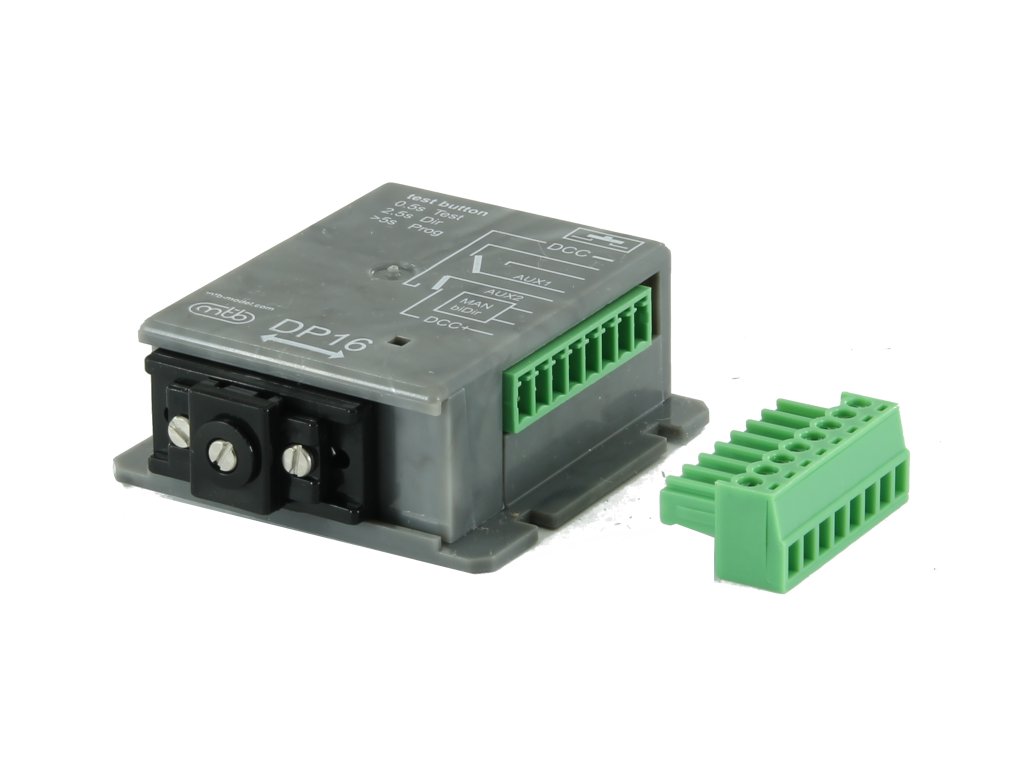

DP16
Rozšířený přestavník výhybek s integrovaným DCC rozhraním

• Integrovaný DCC dekodér, nízká cena
• 2x vstupy pro manuální ovládání
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• 1x nezavislý přepínací kontakt + 1x výstup pro napajení srdcovky AUX2
• Rychle nastavení konfiguračním tlačítkem

Přestavník DP16 je vybaven rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále obsahuje pomocný přepínací kontakt AUX1 pro indikaci a napájení srdcovky. Pro zjednodušené napájení srdcovky lze využít i signal AUX2, který je spojen s DCC vstupy.

Pro manuální ovládání chodu jsou navrženy 2x vstupy biDIR, které svojí polaritou +- (12V/4mA) řídí chod přestavníku. Pomocí 2 resistorů lze použít i jako 3 vodičové zapojení. Řízení z povelů DCC má vyšší prioritu.

Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DP16 jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

Změna zdvihu


1 Povolit 3 vruty na spodní straně přestavníku.


2 Sundat vrchní kryt a vysunout jezdce.


3 Po vysunutí jezdce se nastavení vhodného zdvihu přestavníku provede přesunutím stavěcího čepu do příslušného otvoru.


4 Zpět složit a zakrytovat. Pečlivě dotáhnout vruty aby dolehly spínače na vačky, ale nepoškodit plastové díly přílišným utažením.

Nastavení délky jehly


1 Povolit šroub na stavítku přestavníku.


2 Nastavit požadovanou délku jehly přestavníku a šroub utáhnout.

Nastavení pozice jehly v podélném směru

1 Povolit 2 vnější šrouby na stavítku přestavníku.


2 Nastavit požadovanou polohu stavítka vzhledem ke koncovým polohám přestavované výhybky.
